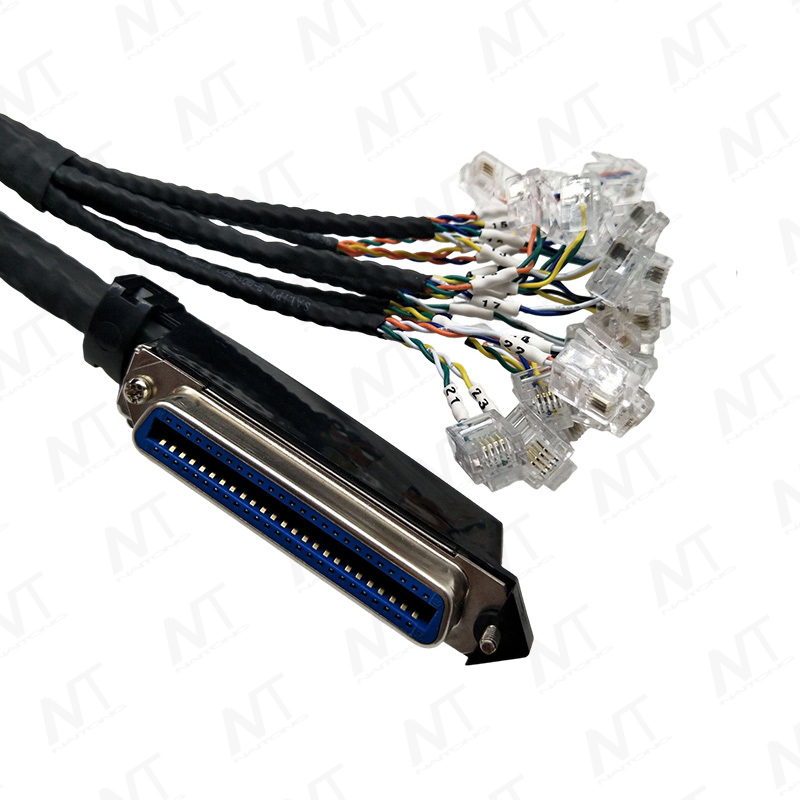

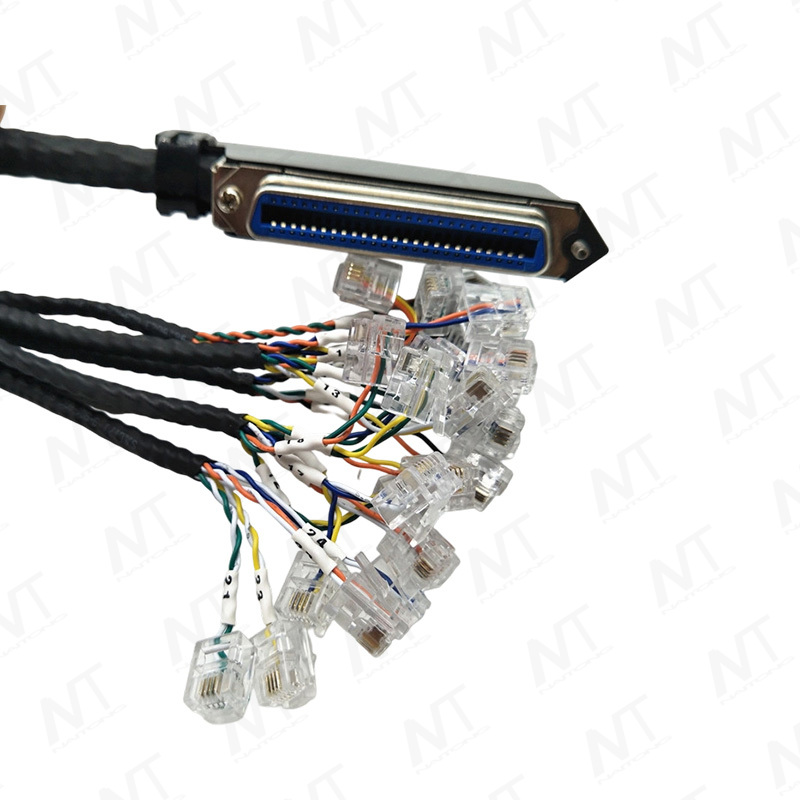

Arnés de cables de distribución multicanal CN50 (SCSI50) a RJ11

CN50 (SCSI50) Extremo femenino

Utiliza un conector SCSI/CN50 estándar de 50 pines, una interfaz de expansión de alta densidad para conmutadores de telecomunicaciones y equipos de puerta de enlace de voz, capaz de transportar múltiples líneas de señal telefónica en una sola interfaz.

Con tornillos de bloqueo y ranuras de alineación para conexiones seguras y antiaflojamiento, compatibles con interfaces de expansión dedicadas en los paneles traseros del dispositivo.

Extremo de cabeza de cristal RJ11

El extremo del terminal se divide en múltiples cabezales de cristal RJ11 (mostrados en paralelo en el diagrama), la interfaz estándar para líneas telefónicas, que se conectan directamente a teléfonos, máquinas de fax o cajas de distribución.

Cada RJ11 corresponde a 2 pines en la interfaz CN50, lo que permite la expansión de hasta 24 líneas telefónicas desde una única interfaz CN50 (de los 50 pines, algunos son para alimentación/tierra, y los pines restantes corresponden a 24 líneas de señal).

Cuerpo del cable

El cable utiliza una estructura de par trenzado de múltiples núcleos para reducir la diafonía de la señal y garantizar la calidad de las llamadas de voz; la funda trenzada externa mejora la resistencia EMI y la resistencia a la abrasión para un uso a largo plazo en salas de equipos.

Cada núcleo de cable está marcado con un identificador numérico para una rápida referencia cruzada de la correspondencia del circuito, facilitando el mantenimiento y el cableado de la sala de equipos.
