Sillas de ruedas eléctricas Arnés de cables de alimentación y control integrado

 Arnés de cables de alimentación y control integrado dedicado a sillas de ruedas eléctricas, el componente principal para el suministro de energía para sillas de ruedas, el accionamiento del motor y la transmisión de señales de control.

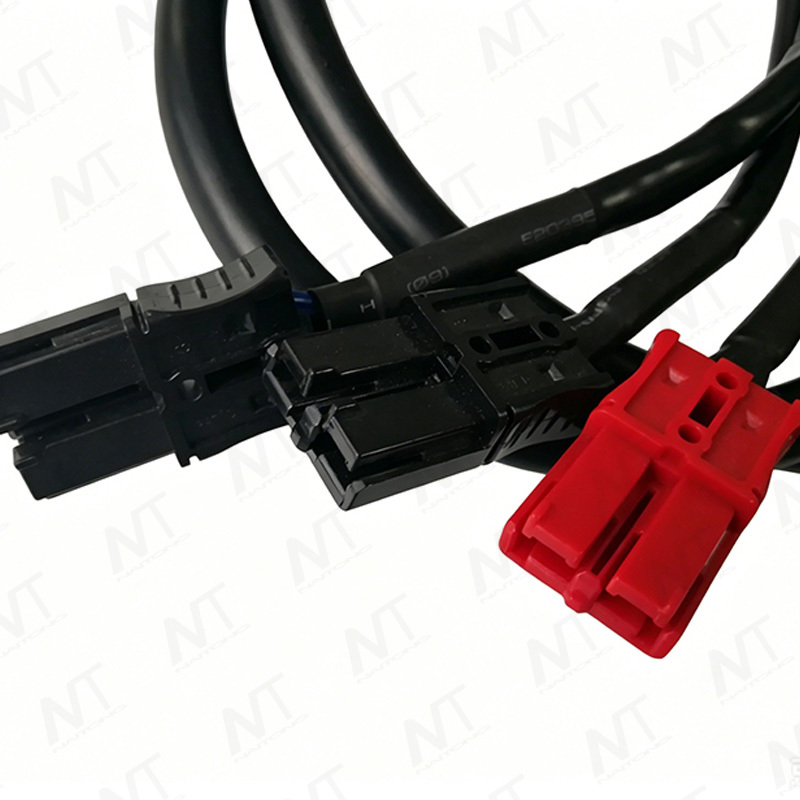

 Los conectores rojo y negro son enchufes de alta corriente Anderson, la interfaz de batería más utilizada para sillas de ruedas eléctricas, que admiten altas corrientes (normalmente 30A–100A).

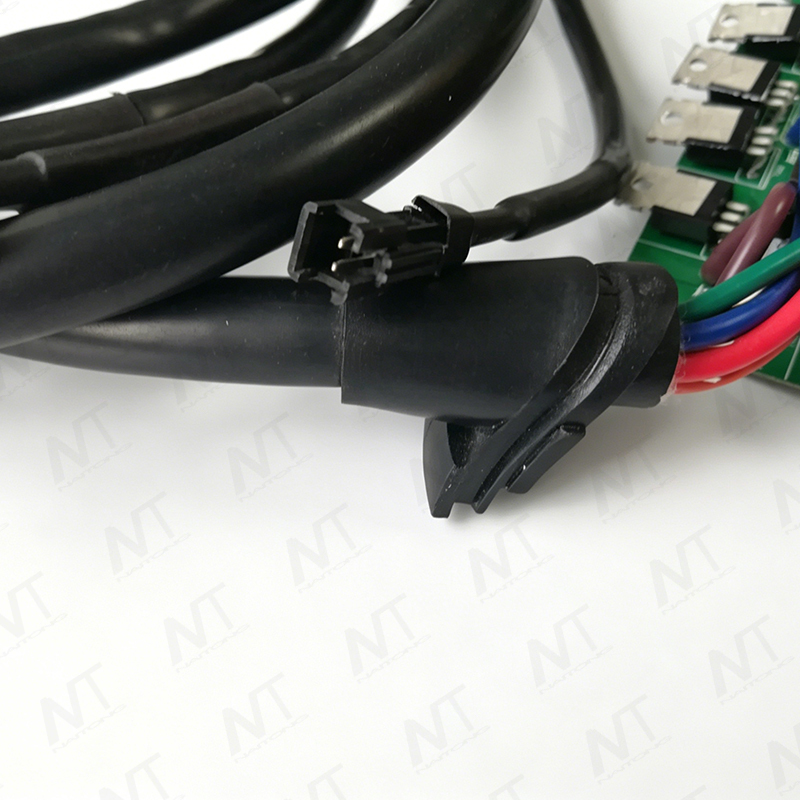

  Los múltiples cables negros gruesos son líneas eléctricas de motor, responsables de proporcionar un suministro de energía de alta corriente a los motores de accionamiento izquierdo y derecho de la silla de ruedas, impulsando el movimiento hacia adelante, hacia atrás y hacia la dirección. Los cables de colores más delgados (rojo/azul/verde/púrpura, etc.) son cables Hall del motor/líneas de señal de control, que se utilizan para retroalimentar las señales de velocidad y posición del motor, lo que permite un control preciso de la velocidad y la estabilización de la velocidad por parte del controlador.

  Los pequeños conectores negros son interfaces de señal de control que conectan el controlador de la silla de ruedas y el módulo del joystick y transmiten comandos de operación del usuario (por ejemplo, dirección, aceleración/desaceleración).
