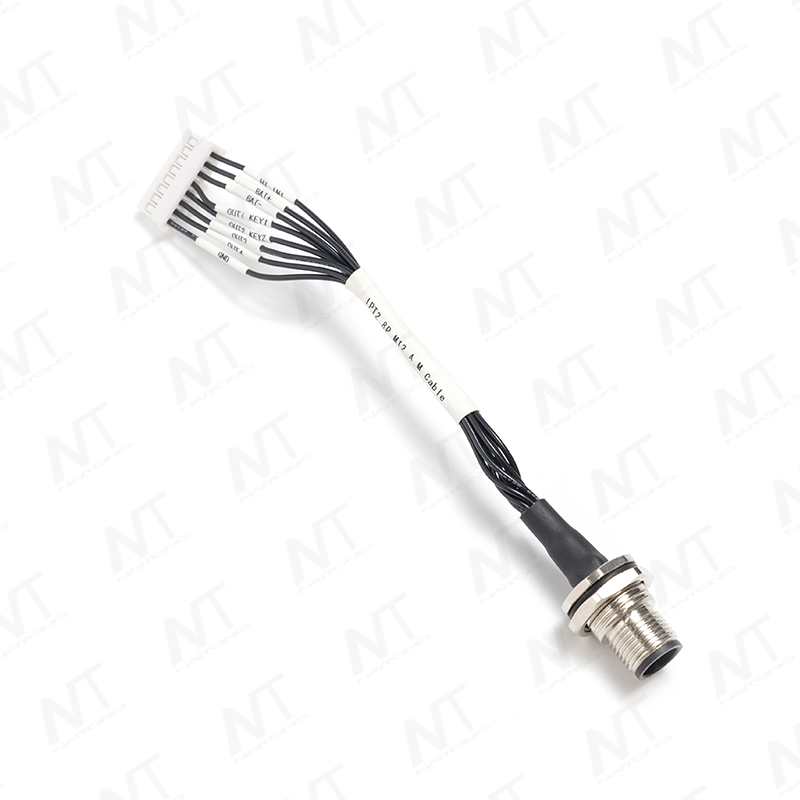

Arnés de cable adaptador de sensor impermeable para montaje en panel macho/hembra M12

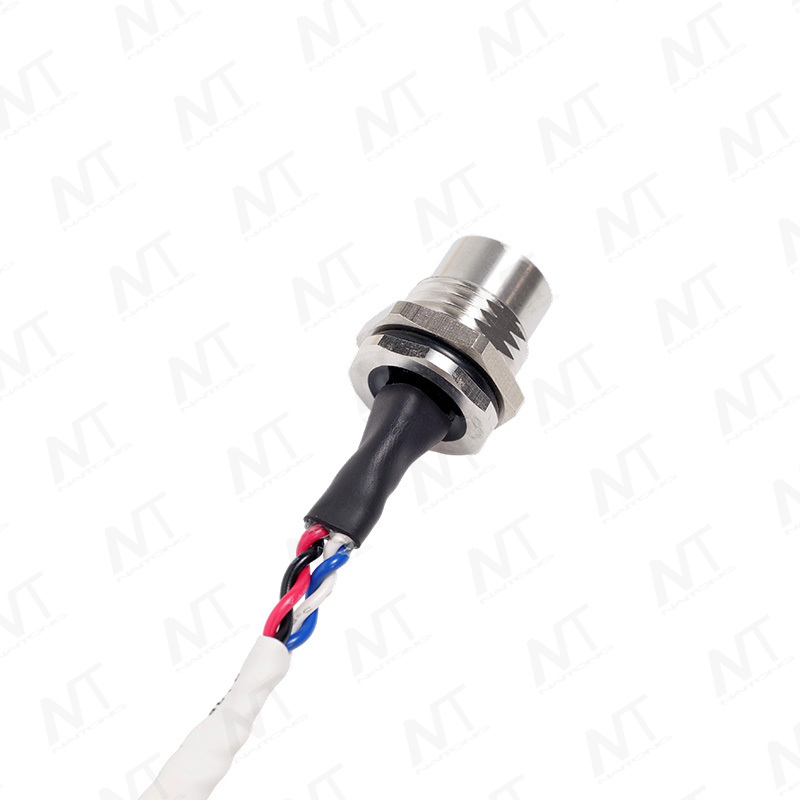

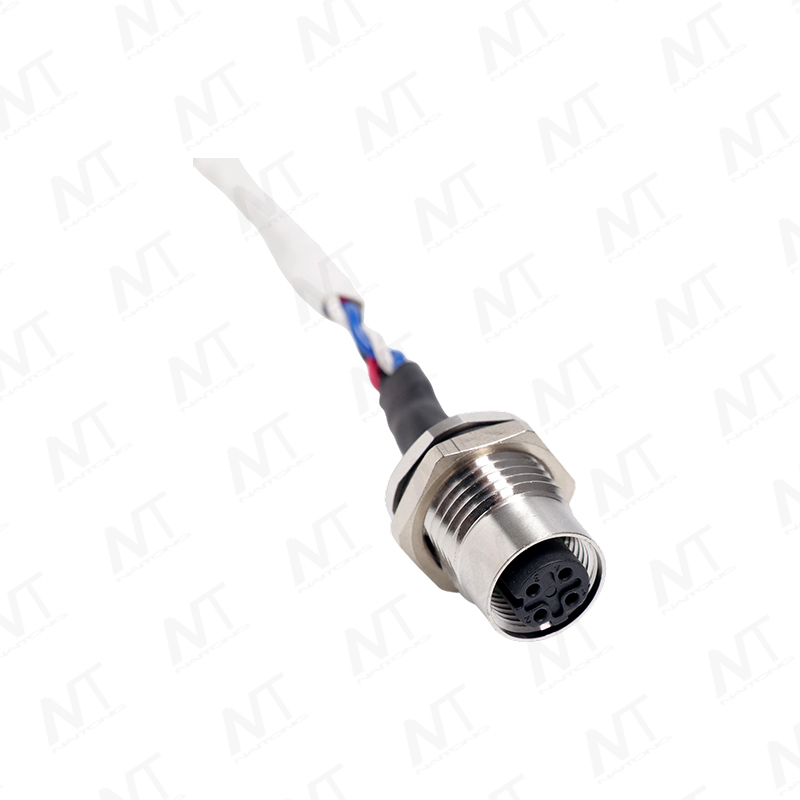

Front End: Zócalo de aviación impermeable con rosca metálica M12 (extremo de montaje del dispositivo)

Conector industrial redondo M12 estándar, disponible en tipos de clavijas o casquillos de 4/5 núcleos, estructura de bloqueo de rosca hexagonal de metal, con junta impermeable de goma incorporada:

- Método de montaje: recorte de panel en gabinete o carcasa de dispositivo, asegurado con tuerca de bloqueo, con junta de sellado que logra resistencia al polvo y al agua IP65/IP67;

- Especificaciones eléctricas: Contactos de 4–5 pines, que transportan potencia de bajo voltaje de 24 V + señal diferencial, compatibles con interruptores de proximidad, sensores fotoeléctricos, codificadores, sensores de temperatura y otros equipos de detección industrial;

- Ventajas de la protección: Carcasa metálica resistente al impacto, al aceite y a la corrosión, aislando el polvo del taller, la niebla de agua y el fluido de corte.

Cable medio: Cable de señal blindado de par trenzado

- Utiliza pares retorcidos rojo-azul / rojo-negro, con una estructura retorcida diferencial que reduce en gran medida la diafonía electromagnética, adecuada para señales de detección analógicas y de pulsos de alta frecuencia;

- Capa exterior, opcionalmente funda trenzada blanca o aislamiento de PVC estándar, resistente a la flexión y al aceite, adecuada para cables internos apretados del dispositivo;

Parte trasera: Terminal de plástico estándar (acoplamiento con la placa de control principal)

Dos opciones comunes de terminales desmontables:

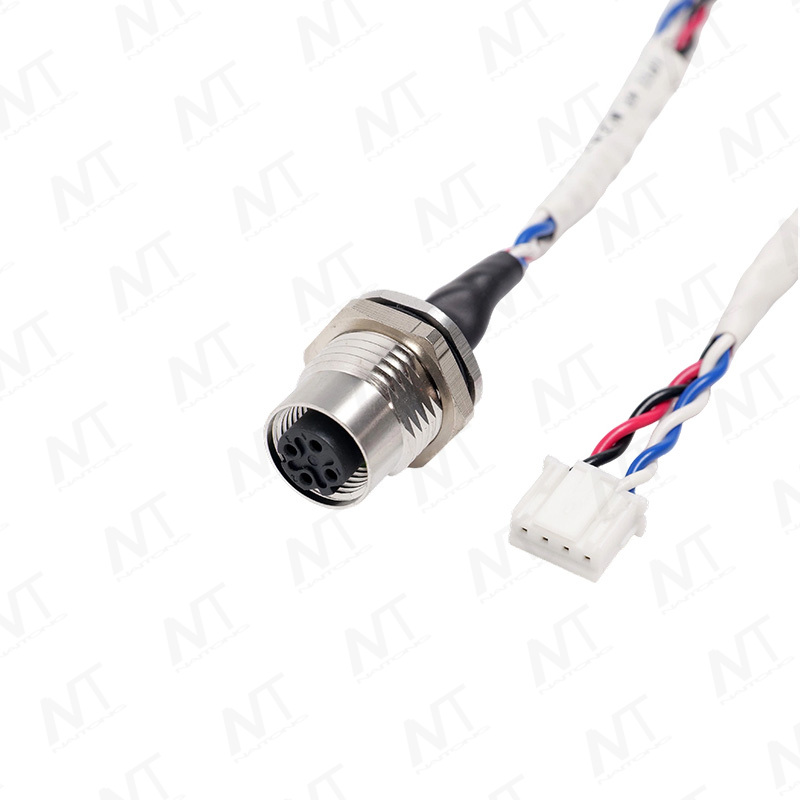

Zócalo hembra XH2.54 blanco de 4 pines: universal para dispositivos de consumo, pequeños controles industriales y equipos de vehículos eléctricos, conexión de señal + de potencia directa de 4 núcleos;

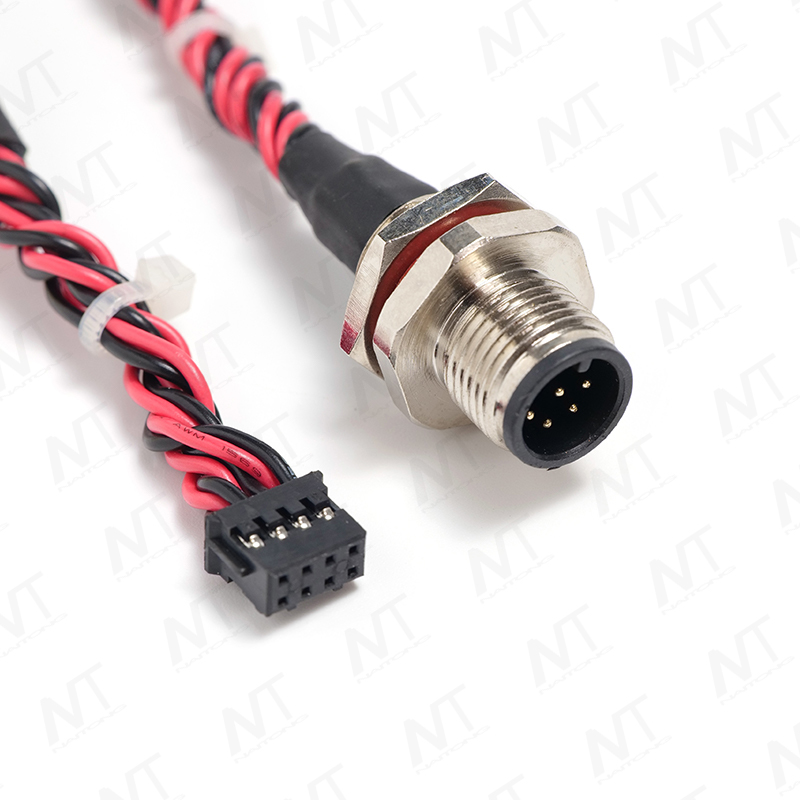

Carcasa de plástico con cerradura Dupont de 5 pines de color negro: dedicado a equipos de automatización y codificadores, 5 circuitos para alimentación, pulso de fase A/B y tierra.
