Arnés de alambre coaxial RF SMA hembra a IPEX (U.FL)

Modelo: NT-XH26060

Cantidad mínima de pedido: 1000 unidades

Condiciones de pago: depósito del 30% por T/T, saldo total adeudado antes del envío

Plazo de entrega: 15–25 días para muestras; 3–4 semanas para producción en masa

Puertos de carga disponibles: Shanghái, Vietnam

Servicios: OEM/ODM, Personalización

Embalaje: Cajas de exportación personalizadas, etiquetas impresas y paletas de exportación

Contáctenos

ANTERIOR:Arnés de alambre enrollado para depuración todo en uno SIGUIENTE:Cable Ethernet industrial circular RJ45 a M12 / Cable para equipos médicos

Descripción

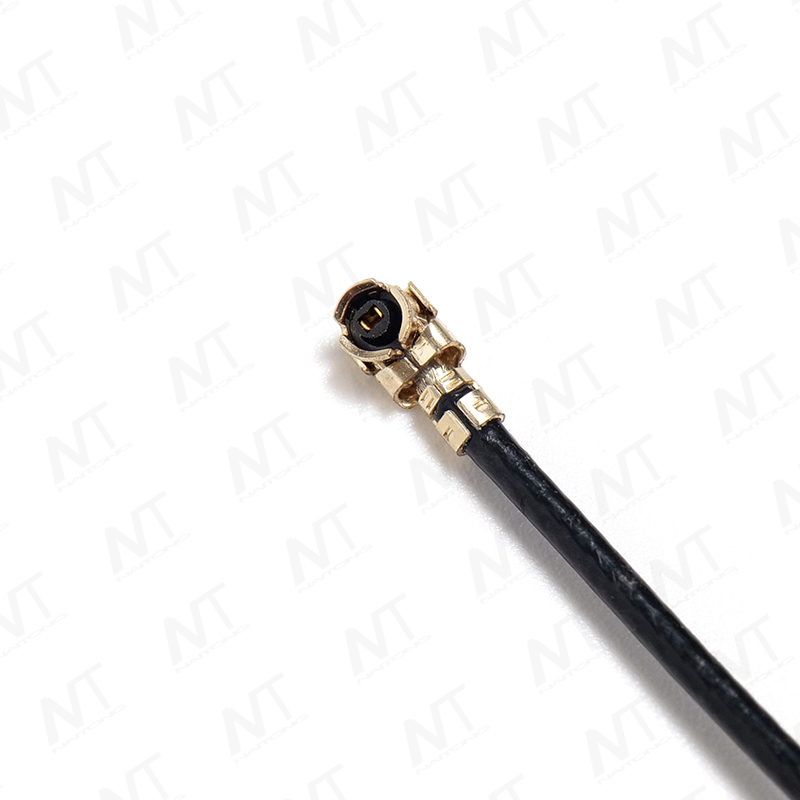

Fin del dispositivo: Conector macho Micro RF IPEX (U.FL) de cuarta generación

Un conector RF en miniatura chapado en oro, de tamaño extremadamente pequeño, soldado específicamente a módulos WiFi/Bluetooth/4G/5G o almohadillas RF de la placa base, utilizado para enrutar señales de RF integradas fuera de la PCB; los contactos están chapados en oro para baja pérdida y antioxidante, compatible con bandas inalámbricas 2.4G/5.8G/Sub-GHz.

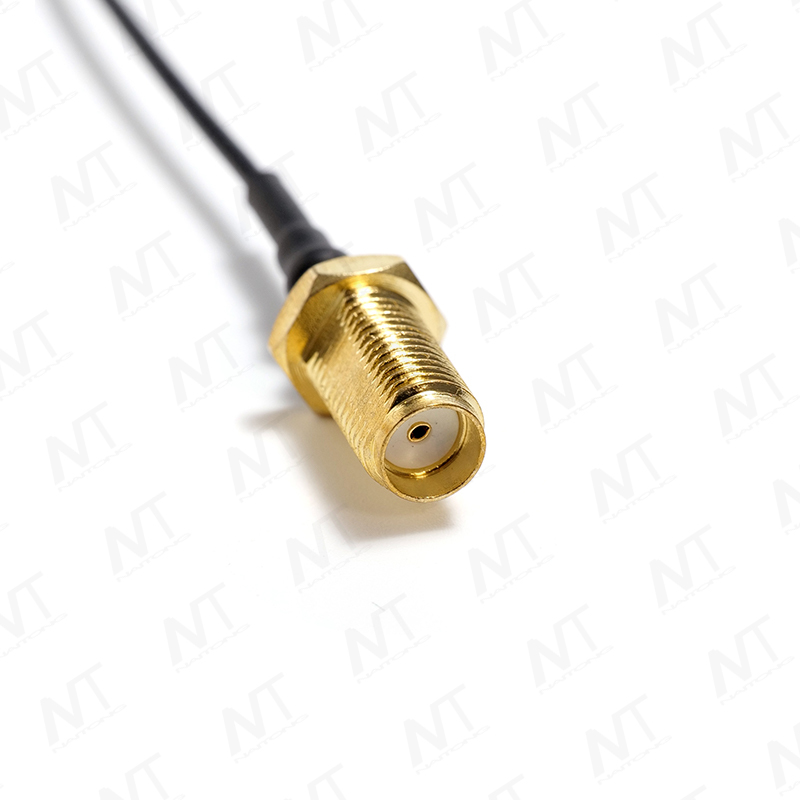

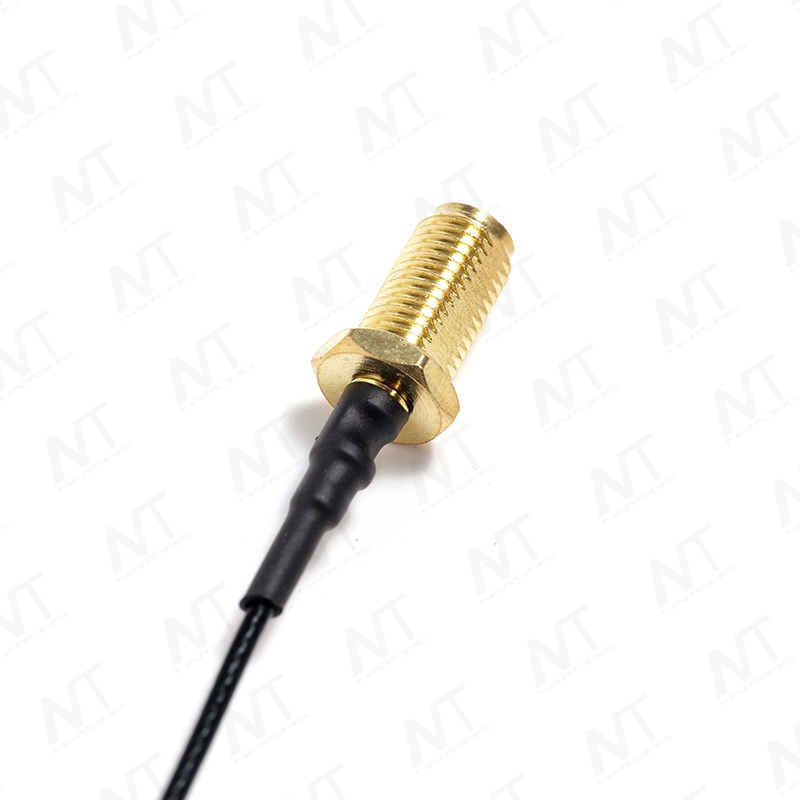

Extremo de montaje externo: conector hembra de mamparo SMA (tipo montaje en panel)

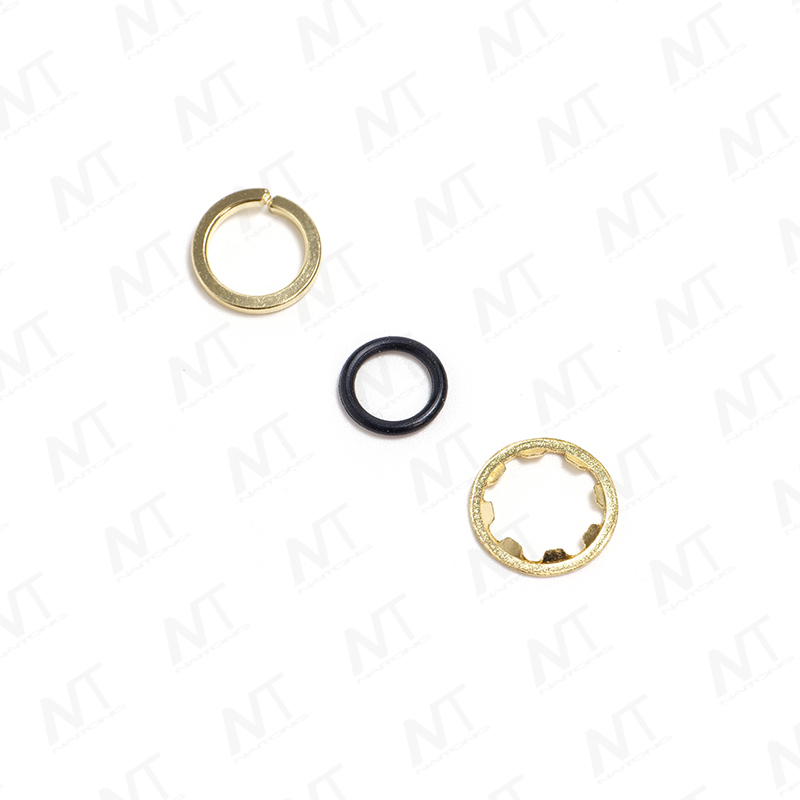

Conector hembra roscado SMA-K estándar, con rosca externa extendida, combinado con un kit de montaje de tres piezas (tuerca de bloqueo de metal, arandela dentada antideslizante, junta tórica de goma impermeable), carcasa totalmente bañada en oro de cobre, impedancia RF estándar de 50 Ω, compatible con la mayoría de las antenas externas.

Cable de transmisión: Cable coaxial RF ultrafino de 0,81/1,13, cable coaxial de impedancia estándar de 50 Ω, con señal de núcleo interno + estructura de doble capa de blindaje externo que aísla la interferencia electromagnética externa; el cuerpo del cable ultrafino es suave y fácil de doblar, adecuado para enrutar en espacios internos estrechos del dispositivo;

Especificaciones

Nombre del producto	Arnés de alambre coaxial RF SMA hembra a IPEX (U.FL) personalizado
Aplicación	Vehículos eléctricos, automoción, drones, instrumentos industriales, etc.
Color del cable	Según los requisitos del cliente
Longitud del cable	Según los requisitos del cliente
Conductor	Cobre estañado Cu-ETP1
Material de aislamiento exterior	ACEITE DE PVC, TPU, TPE
Funda para cable	TPU/PVC/TPE/Silicona
Tipo de conector	SMA Femenina / IPEX (U.FL)

Conexión de pines	Según los requisitos del cliente
Cobre interior	Cobre estañado Cu-ETP1
Certificados de Calidad	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Pruebas de rendimiento	Pruebas de rendimiento eléctrico y energético al 100 % antes del envío

Aplicación

- Navegación de pantalla grande Android en el vehículo

Enrutar la interfaz IPEX del módulo WiFi/Bluetooth incorporado de la unidad principal a una antena externa SMA montada en el panel, mejorando la navegación en el vehículo, la conexión Bluetooth del teléfono y la intensidad de la señal del punto de acceso en el vehículo.

- Puerta de enlace IoT / Módulo inalámbrico

DTU 4G, enrutadores WiFi y dispositivos IoT LoRa, que enrutan el puerto RF a través de un recorte del chasis a una antena exterior externa, ampliando el alcance de la comunicación.

- Instrumentos de prueba industriales, equipos de control industrial

Sensores de adquisición inalámbricos y módulos de transmisión de datos inalámbricos, con cableado coaxial blindado que resiste las interferencias de los inversores de los motores del taller, lo que garantiza una carga de datos inalámbrica estable.

- Drones, dispositivos domésticos inteligentes

Cable en espacios internos reducidos del dispositivo, con el cable coaxial ultrafino doblándose sin pérdida de señal, la antena externa mejora el control remoto y el rango de cobertura WiFi.

- Control del centro de audio y video para vehículos recreativos y marinos

Adaptador de antena WiFi y GPS para vehículos, con un conector de montaje en panel SMA resistente al agua que se adapta a entornos húmedos y expuestos al sol en vehículos y embarcaciones.
