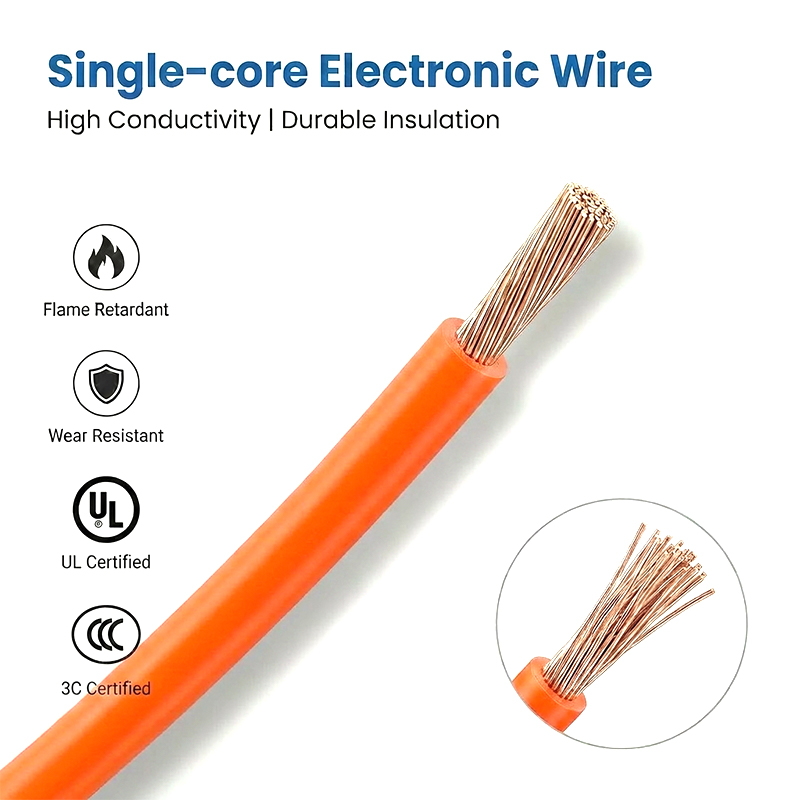

Alambre de un solo núcleo UL1015

Descripción del producto y aplicaciones

Voltaje nominal: 600 V; temperatura nominal: 105°C

Conductor: Alambre de cobre desnudo o estañado de 30 AWG sólido o trenzado

Aislamiento de PVC

Pasa las pruebas de llama vertical y horizontal UL VW-1 y CSA FT1/FT2

Espesor de aislamiento estándar; fácil de pelar y cortar

Resistente a ácidos, álcalis, aceite, humedad y moho

Contáctenos

ANTERIOR:Alambre de un solo núcleo UL1569 SIGUIENTE:Alambre de un solo núcleo UL1007

Descripción

Entorno de aplicación

Adecuado para cables internos de equipos electrónicos y eléctricos generales; cuando se expone a un ambiente aceitoso, la temperatura no debe exceder los 60°C u 80°C.

Especificaciones

Tipo de conductor	Conductor			Aislamiento		Máximo resistencia del conductor a 20℃		Resistencia del material más conductor a los 90℃	Resistir voltaje	Longitud estándar
	Medidor de línea	Recuento de cables/diámetro de los cables	Diámetro	Espesor nominal	Diámetro exterior nominal	Estañador	Cobre desnudo	Resistencia del material más conductor a los 90℃	Resistir voltaje	Longitud estándar
	GTE	NO./mm	mm	mm	mm	Ω/KM	Ω/KM	MΩ/KM	En	Ft(M)
Conductor varado	30	7/0,10	0,30	0,79 0,76	1,88	381	354,24 354	15	2000	2000(610)
	28	7/0,127	0,38	0,79 0,76	1,96	239	223,75 223	15	2000	2000(610)
	26	7/0,16	0,48	0,79 0,76	2.06	150	139,73 140	15	2000	2000(610)
	24	0,16/11	0,61	0,79 0,76	2.19	94.2	93,30 87,6	15	2000	2000(610)
	22	17/0,16	0,76	0,79 0,76	2.34	59,4	55,00 55,4	15	2000	2000(610)
	20	26/0,16	0,94	0,79 0,76	2.52	36,7	34,60	15	2000	2000(610)
	18	41/0,16	1.18	0,79 0,76	2,76	23.2	21,80	15	2000	2000(610)
	16	26/0,254	1.49	0,79 0,76	3.07	14.6	13,70	15	2000	2000(610)
	14	41/0,254	1,88	0,79 0,76	3.46	8,96	8.62	15	2000	2000(610)
	12	65/0,254	2.37	0,79 0,76	3,95	5.64	5.43	15	2000	2000(610)
	10	105/0,254	3.40	0,79 0,76	4,98	3.546	3,41 3,409	15	2000	2000(610)
	8	168/0,254	4.31	1,15 1,14	6.60	2.23	2.16 2.144	15	2000	2000(610)
	6	124/0,37	5.43	1.52	8,50	1.403	1,39 1,348	15	2000	2000(610)
	4	196/0,37	6,78	1.52	9,80	0,882	1,88 0,8481	15	2000	2000(610)
	2	213/0,37	9.04	1.52	12.10	0,5548	0,55 0,5335	15	2000	2000(610)
	1	824/0,254	9,80	1,52 2,03	13,70	0,4398	0,44 0,423	15	2000	2000(610)
Conductor único	28	1/0,32	0,32	0,76	1,90	227	227,39	15	2000	2000(610)
	26	1/0,404	0,404	0,76	1,98	143	142,79	15	2000	2000(610)
	24	1/0,511	0,511	0,76	2.09	89,3	89,39	15	2000	2000(610)
	22	1/0,643	0,643	0,76	2.22	56,4	54,30	15	2000	2000(610)
	20	1/0,813	0,813	0,76	2.39	35.2	33,90	15	2000	2000(610)
	18	1/1.024	1.024	0,76	2.60	22.2	21.40	15	2000	2000(610)
	16	1/1.29	1.29	0,76	2.87	14.0	13,50	15	2000	2000(610)
